HD3F係列泵根據API610《石油、重化學和天然氣工業用離心泵》標準設計。泵體為蝸殼式蝸形體結構，中心線支撐， 葉輪采用對稱布置，軸向力自動平衡，沒有複雜的平衡盤、平衡鼓等平衡機構；進口和出口布置在殼體的下麵，在不移動進出 口管線情況下可拆卸和安裝。首級葉輪可設計成單吸或雙吸兩種結構。
HD3F450-145X6
HD3F:係列代號
450：流量（m³/h）
145:單級揚程
6：葉輪級數
密封係統完全按照API682《離心泵及回轉泵軸封係統》進行設計，可配置各種形式的密封及衝洗、冷卻方案。也可按用戶的要求進行特殊設計。
軸承根據軸功率及轉速大小可采用自潤滑滑動軸承結構及強製潤滑軸承機構。

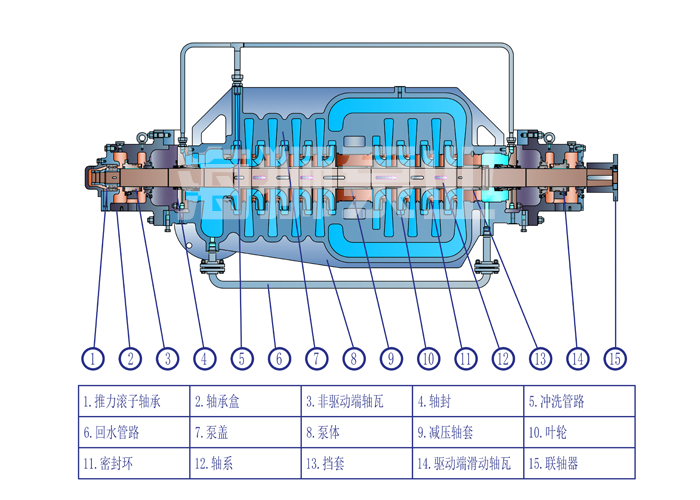

結構圖：
主要用於石油開采、石油、化工、煤化工、管線輸送、海水淡化、電廠等
也可用於煤化工中的灰水泵、貧甲醇輸送泵、
化工行業的高壓液力能量回收透平、化肥、
合成氨裝置的貧液泵和富液泵等 典型工況用於電廠鍋爐給水、鋼廠除焦除磷、 油田注水、海上平台注水及其它高壓場合。
流量：~2000m³/h
揚程：~2000 m
轉速：2950~3600r/min
設計壓力：~25MPa
使用溫度：-40℃~200℃
